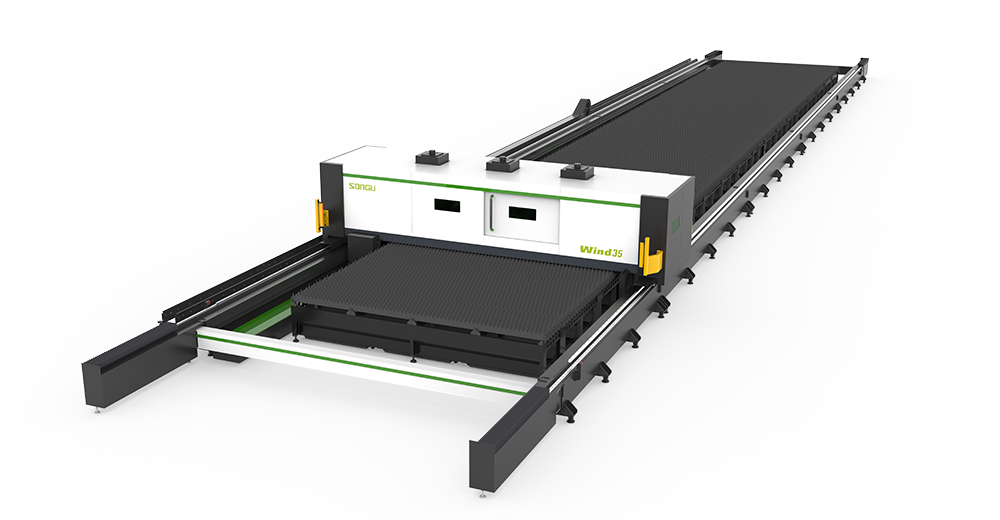

WIND系列線軌式超大幅面光纖激光切割機
激光功率
松谷激光科技WIND系列線軌式超大幅面光纖激光切割機，龍門橫梁浮動結構，零間隙地軌拼接式機身，德國PRECIETC非接觸式電容式傳感頭，可開啟無人看護加了模式。應用于：碳鋼激光切割，不銹鋼激光切割
- 產品優勢
- 視頻
- 詳細參數

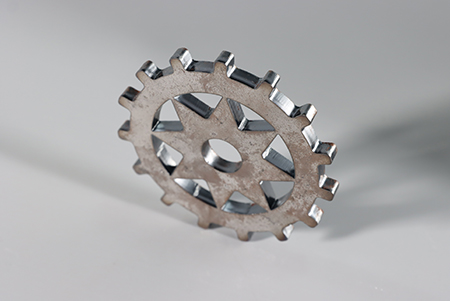

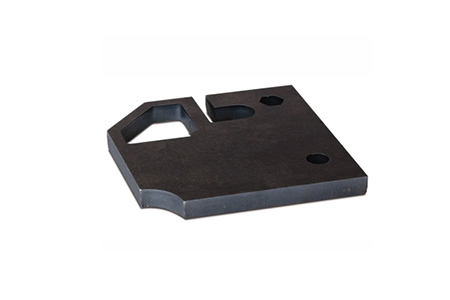

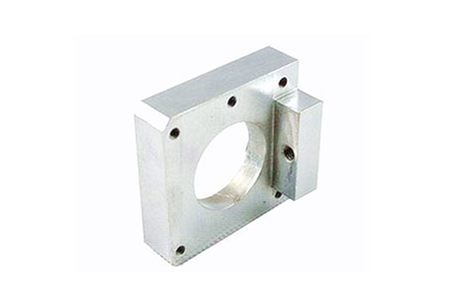

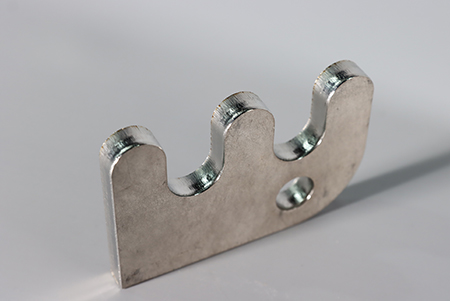

- 工藝應用
產品優勢
集眾多功能于一身，為客戶創造更多價值
-
01
切割區域分區除塵設計,大風量除塵過濾系統,吸力強勁,深層潔凈,切割區兩側配置吹吸式除塵裝置和煙塵凈化設備,徹底排煙,并配備阻燃結構,確保安全生產。
-
02
加工列表一次設定，可以完成不同板材、不同幅面、不同工件的加工，可開啟無人看護加工模式;
-
03
德國PRECIETC非接觸式電容式傳感頭，可自動尋邊、自動調焦定位，防護功能強,適用于不平整工件的快速切割;
-
04
冷拔擠壓式鋁制橫梁,重量輕,剛性好,精度高,動態特性好,結構穩定不易變形
-
05
德國 Beckhoff 控制系統，EtherCat 總線控制運算速度高,響應速度快,擴展性能強
-
06
零間隙地軌拼接式機身，兩側距離恒定不變，高速運行無抖動，床身二次退火消除內應力，長期運行不變形;
-
07
龍門橫梁浮動結構，橫梁一端固定，一端浮動，針對性解決大寬度橫梁的兩側導軌平行度問題，提高傳動部件使用壽命；
詳細參數
優化創新，讓產品，更快，更穩定，更放心
| 型號 | WIND30 | WIND35 | WIND46 |
|---|---|---|---|
| 激光功率(W) | 12000~30000W | 12000~30000W | 12000~30000W |
| 工作幅面 | 13000mm | 18000mm | 25000mm |
| 外形尺寸 | 17100*5630*2000mm | 17100*6850*2000mm | 31350*56300*2000mm |
| 定位精度（mm/m） | ±0.1m/m | ±0.1m/m | ±0.1m/m |
| 重復定位精度（mm/m） | ±0.05mm/m | ±0.05mm/m | ±0.05mm/m |
| 最大聯動速度（m/min） | 100m/min | 100m/min | 100m/min |
| 最大定位加速度（G） | 0.6G | 0.6G | 0.6G |
| 整機重量kg | 8500Kg | 8900Kg | 13600Kg |
| 最大承載重量（kg/m） | 1300kg/m | 1300kg/m | 1700kg/m |
| 電源 | 三相380V50/60Hz | 三相380V50/60Hz | 三相380V50/60Hz |
| 工作環境 | 溫度0-45°C濕度≤80%無凝結 | 溫度0-45°C濕度≤80%無凝結 | 溫度0-45°C濕度≤80%無凝結 |
