Tube系列兩卡盤光纖激光切管機
激光功率
3000w-6000w
松谷激光科技Tube系列兩卡盤光纖激光切管機，設備床身采用大型龍門加工中心精密加工:經大型燃?xì)饧訜岷宪囀綗崽幚頎t，配置氣動自定心卡盤，設備具有停電記憶功能，專業的排版套料軟件和激光切割系統高度融合，具有獨特的功能及切割效果。應用于：碳鋼管激光切割，不銹鋼管激光切割。
- 產品優勢
- 視頻
- 詳細參數
- 工藝應用
產品優勢
集眾多功能于一身，為客戶創造更多價值
-
01
設備床身采用大型龍門加工中心精密加工；經大型燃?xì)饧訜崤_(tái)車式熱處理爐退火最大限度地消除焊接床身的內應力，從而使設備達到更高的精度和更高的穩定性；
-
02

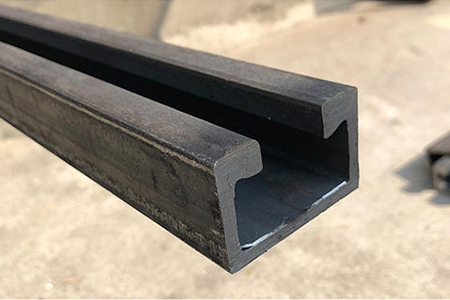

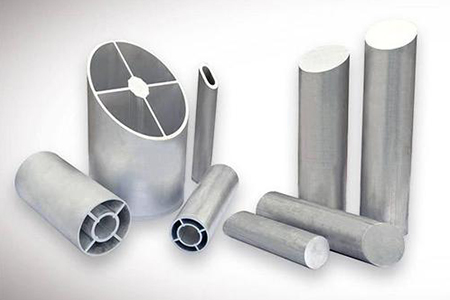

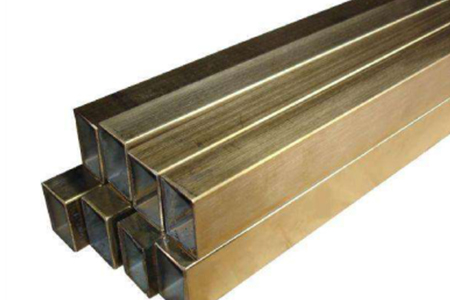

配置氣動自定心卡盤，可實現對稱獨立雙動夾緊，夾緊過程無需人工干預和調整，結構設計簡單穩定，可夾持矩形管、圓管、橢圓管、三角形管、多邊形管、工字鋼和槽鋼等型材；
-
03
設備具有停電記憶功能；回退切割功能；故障自動報警、緊急停機功能；故障內容自動顯示功能；
-
04

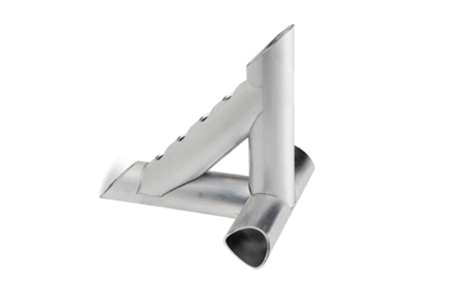

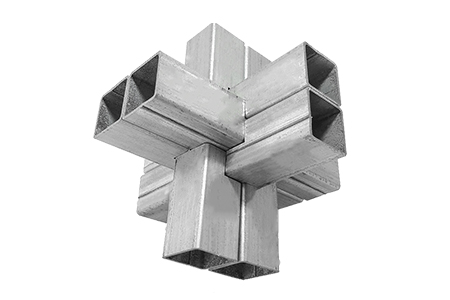

專業的排版套料軟件和激光切割系統高度融合，具有圖形智能排版、自動定位管材中心及尖角平滑處理功能，在相貫線、打孔、尖角處理等方面具有獨特的功能及切割效果。
詳細參數
優化創新，讓產品，更快，更穩定，更放心
| 型號 | Tube7524 | Tube6524 |
|---|---|---|
| 激光功率(W) | 3000-6000w | 3000-6000w |
| 工作幅面 | φ15-240mm×7500mm | φ15-240mm×6000mm |
| 外形尺寸 | 13600*2200*2300mm | 12000*2200*2300mm |
| 定位精度(mm/m) | ±0.05mm/m | ±0.05mm/m |
| 重復定位精度 | ±0.05mm/m | ±0.05mm/m |
| 最大速度(m/min) | 60m/min | 60m/min |
| 最大加速度（G） | 0.8G | 0.8G |
| 卡爪夾持重量(KG) | 170kg | 170kg |
| 管材直徑范圍 | φ10-φ120，φ20-φ220(可選配) | φ10-φ120，φ20-φ220(可選配) |
| 最大管長(mm) | 6000mm | 6000mm |
| 設備功率(KW) | 12kw | 12kw |
| 整機重量(KG) | 6500kg | 3500kg |
| 電源 | 三相380V/50Hz/60Hz | 三相380V/50Hz/60Hz |
| 工作環境 | 溫度: 0~ 45°C 濕度 : ≤80%無凝結 | 溫度: 0~ 45°C 濕度 : ≤80%無凝結 |
