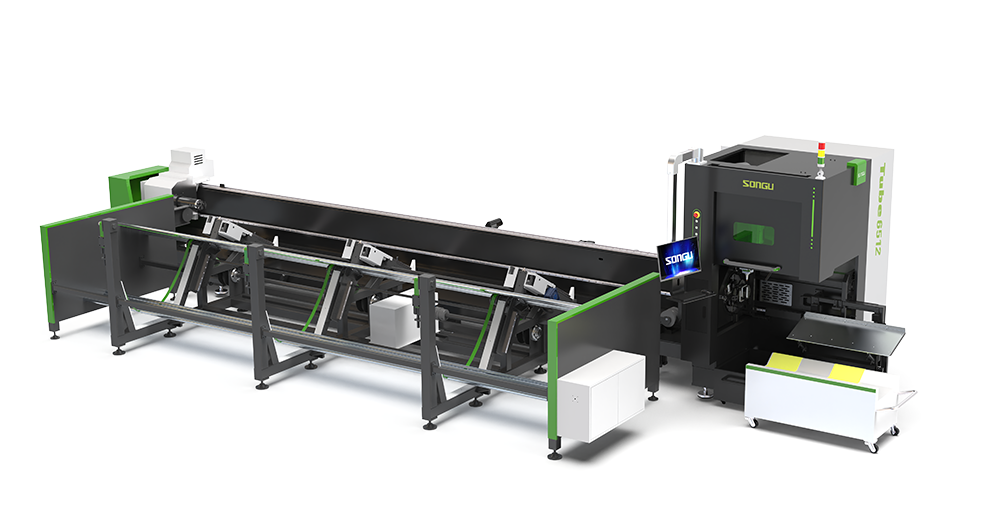

Tube系列全自動上料光纖激光切管機


激光功率

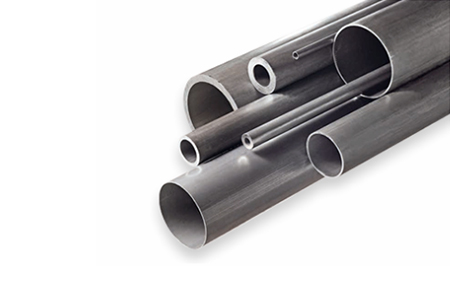

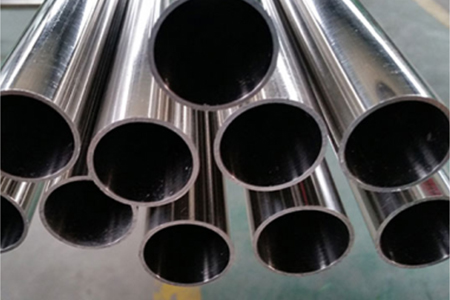

松谷激光科技Tube 系列全自動上料光纖激光切管機,聯排雙工位設計,雙頭可獨立切割相同或不同形狀的型材,上層成捆儲料下層自動送料和收料,應用于:碳鋼管激光切割,不銹鋼管激光切割;
- 產品優勢
- 視頻
- 詳細參數
- 工藝應用
產品優勢
集眾多功能于一身,為客戶創造更多價值
-
01
龍門式橫梁結構,高動態性能,高剛性,切割精度高,穩定性好,空走速度 100m/min,加工加速度達1.2G;
-
02

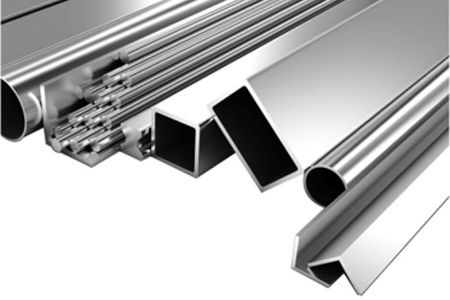

自定心卡盤,前卡避讓短尾料切割,前后卡盤智能銜接,最短尾料 50mm,提高管材利用率:多管材適用,適用于矩形管、圓管、腰圓管、多邊形管、工字鋼,角鋼和槽鋼等
-
03
模塊化設計,可選配不同的上下料方式,根據客戶實際生產需求及車間布局,自由組合擺放:吹吸結合,管材內部與切割區域采用負壓吸式除塵,除塵快速徹底,清潔生產:
-
04
標配氣動漸變凹輪輔助支撐,避免被加工材料自重下垂,減小管材變形,提高切割精度。
-
05
選配半自動上料系統,可預先在上料機上排布多支管材,在自動切割狀態下,設備會自動分揀進料完成切割:選配全自動上料系統,可整捆上料,放好后設備自動分揀上料,全程無需人工干預;
-
06
全自動潤滑系統,定時自動供油,對機床的滑塊和傳動齒輪定量稀油潤滑,有效改善傳動件的運行狀態,減少維護,延長設備使用壽命:
詳細參數
優化創新,讓產品,更快,更穩定,更放心
型號 | Tube6512 | Tube7512 |
---|---|---|
激光功率(W) | 3000-6000w | 3000-6000w |
上料長度 | 4000-6000mm | 4000-7500mm |
外形尺寸 | 10200x2350x2200mm | 10200*2350*2200mm |
定位精度(mm/m) | ±0.05mm/m | ±0.05mm/m |
最大加速度(G) | 1.2G | 1.2G |
最大聯動速度(m/min) | 100m/min | 100m/min |
最大加速度(G) | 1.2G | 1.2G |
卡盤最大重量(KG) | 120kg | 120kg |
管材直徑范圍 | φ10-φ80*6200mm(標配) 其他規格可定制 | φ10-φ80*6200mm(標配) 其他規格可定制 |
機床總重量 | 3200kg | 3200kg |
電源 | 三相 380V 50Hz/60Hz | 三相 380V 50Hz/60Hz |
工作環境 | 溫度: 0~45°C,濕度: ≤80% 無凝結 | 溫度: 0~45°C,濕度: ≤80% 無凝結 |
