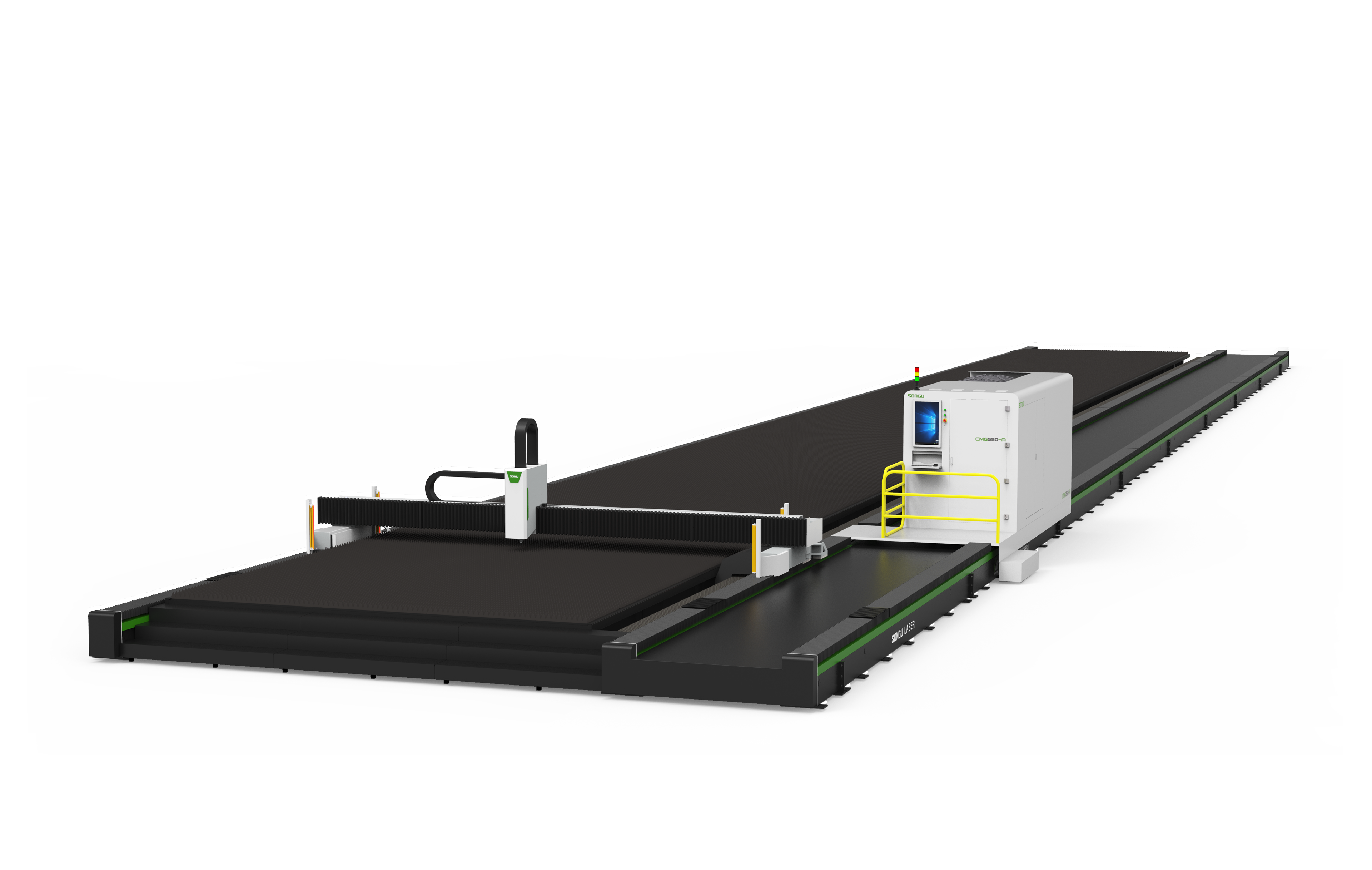

CMG系列鋼軌式超大幅面光纖激光切割機


激光功率(W)
松谷激光科技CMG系列鋼軌式超大幅面光纖激光切割機切割平臺與設備主體采用分離式設計理念,適合16~40mm 超厚金屬板材的切割,板材切割斷面平滑一致,根據用戶需求定制高達100米的超大幅面的切割平臺。應用于:碳鋼厚板激光切割,黃銅厚板激光切割。
- 產品優勢
- 視頻
- 詳細參數

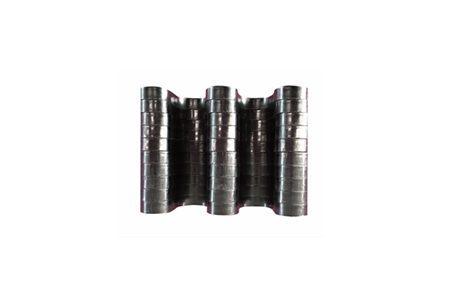

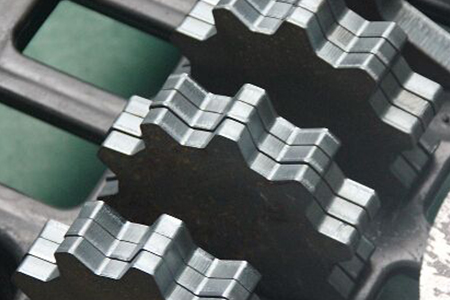

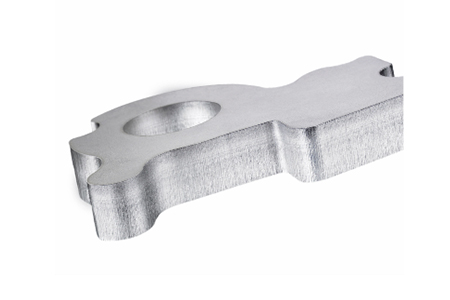

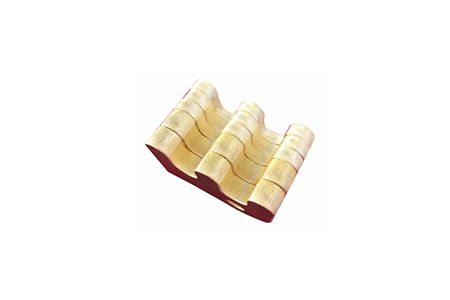

- 工藝應用
產品優勢
集眾多功能于一身,為客戶創造更多價值
-
01
機床采用重型龍門模組一體化結構設計,布局緊湊合理,具有較好的剛性、穩定性和高動態響應性;
-
02
專業的排版套料軟件和專業的激光切割系統高度融合,具有圖形智能排版、多行多列自動細分區域除塵、自動尋邊切割及尖角平滑處理功能,可實現高速爆破穿孔功能。
-
03
具備多種輔助氣體智能切換及壓力自動控制功能;
-
04
大于21m行程可選配跟隨小車,激光器和切割頭保持恒定距離,確保功率穩定輸出,有效減少光能損耗,切割更精準;
-
05
設備具有停電記憶功能;回退切割功能;故障自動報警、緊急停機功能;故障內容自動顯示功能,切割區域具有光幕自動防護功能;
-
06
專業的激光切割系統,配合高穩定、高平衡度的機械設計,非常適合16~40mm超厚金屬板材的切割,板材切割斷面平滑一致,無需進行二次加工;
-
07
整機采用模塊化設計,可根據用戶需求定制高達100米的超大幅面的切割平臺;
-
08
切割平臺與設備主體采用分離式設計理念,不會因受熱變形而影響主機的加工精度;
詳細參數
優化創新,讓產品,更快,更穩定,更放心
型號 | CMG250 | CMG550 | CMG450 | CMG350 |
---|---|---|---|---|
激光功率(W) | 6000W~30000W | 6000W~30000W | 6000W~30000W | 6000W~30000W |
工作幅面 | 6米起(按偶數疊加) | 6米起(按偶數疊加) | 6米起(按偶數疊加) | 6米起(按偶數疊加) |
外形尺寸 | ||||
定位精度(mm/m) | ±0.1mm/m | ±0.1mm/m | ±0.1mm/m | ±0.1mm/m |
重復定位精度 | ±0.05mm/m | ±0.05mm/m | ±0.05mm/m | ±0.05mm/m |
最大運行速度(m/min) | 24m/min | 24m/min | 24m/min | 24m/min |
最大加速度 | 0.3G | 0.3G | 0.3G | 0.3G |
整機重量kg | ||||
設備功率 | ||||
電源 | 三相 380V 50/60Hz | 三相 380V 50/60Hz | 三相 380V 50/60Hz | 三相 380V 50/60Hz |
工作環境 | 溫度:0-45℃,濕度:≤80%,無凝結 | 溫度:0-45℃,濕度:≤80%,無凝結 | 溫度:0-45℃,濕度:≤80%,無凝結 | 溫度:0-45℃,濕度:≤80%,無凝結 |
